HUIDIGE PAGINA: SPECIFICATIES

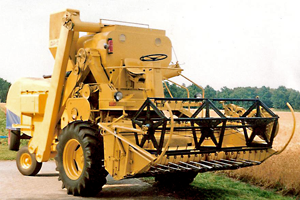

Claeys M80



Hier even wat korte feitjes over de combine onder elkaar.


- Merk: Claeys
- Type: M80, inclusief verlichting
- Bouwjaar: 1962
- Werkbreedte: 2.60 meter
- Graantank: 1500 l. (afgesloten)
- Gereviseerd: 1989
- Cabine: 1991, met ventilator + radio
- Zeven: Verstelbaar
- Motor: Ford, 4 cilinder, 54 pk
- Schudders: 4
- Dorstrommel: 103 cm

Verder werd er nog een schuur onderdelen bijgeleverd.


Het luchtfilter bovenop werd ingekort, op deze manier werd het mogelijk gemaakt dat de combine in de schuur gereden kon worden.


Dit is duidelijk te zien op de verschillende foto's vr en n het reviseren.


Ook is op enkele foto's te zien dat de losvijzel niet omhoog klapt zoals bij de originele m80, maar opzij, zoals je tegenwoordig bij elke combine ziet.



Hoe werkt een combine?



We weten eigenlijk allemaal wel wat een maaidorser / combine is. Maar hoe werkt hij eigenlijk?

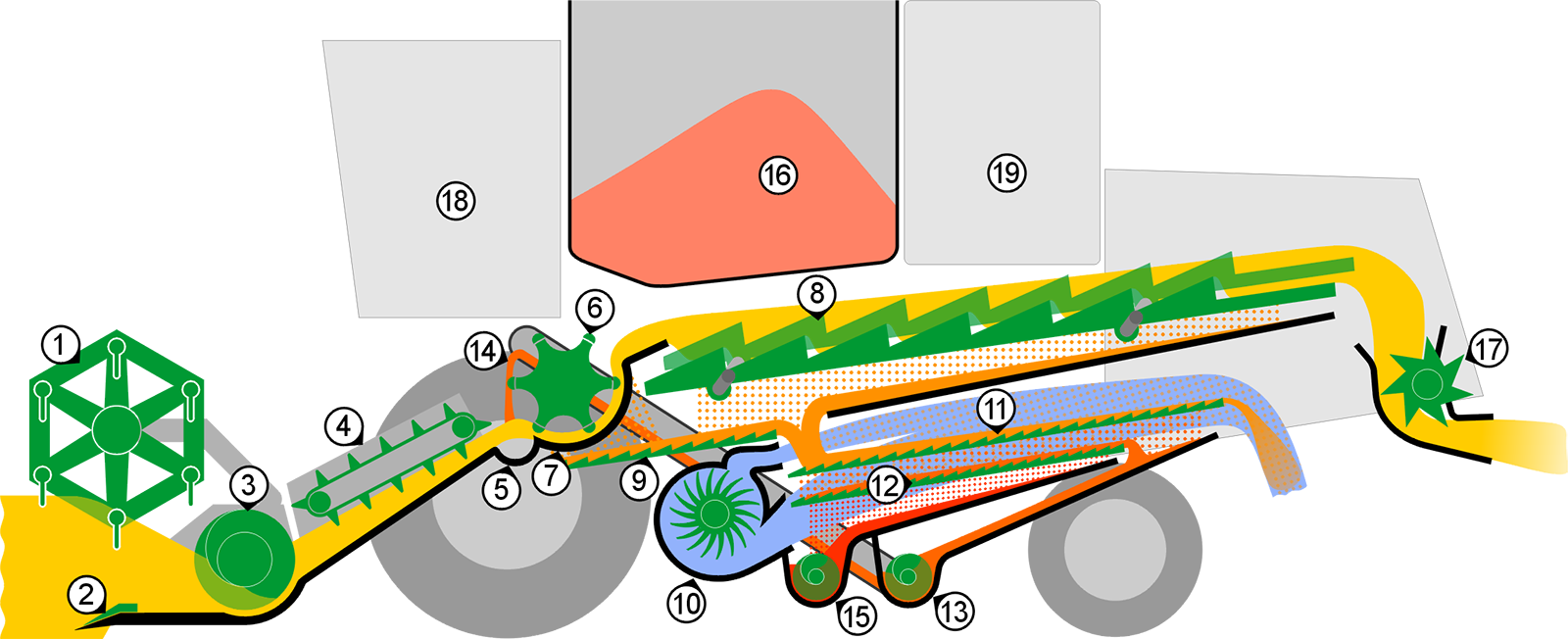

Hieronder staat een dwarsdoorsnede met cijfers bij elk onderdeel van de combine.


Onder de afbeelding wordt aangegeven wat elk onderdeel is.





  1. haspel

  2. maaibalk

  3. vijzel

  4. opvoerband

  5. steenvanger

  6. dorstrommel

  7. dorskorf

  8. lattenschudder

  9. voorbereidingsbodem

  10. ventilator

  11. bovenzeef

  12. onderzeef

  13. omkeerband

  14. omkering

  15. korrelopvoerband

  16. korrelopslagtank

  17. strohakselaar

  18. chauffeurscabine

  19. motor

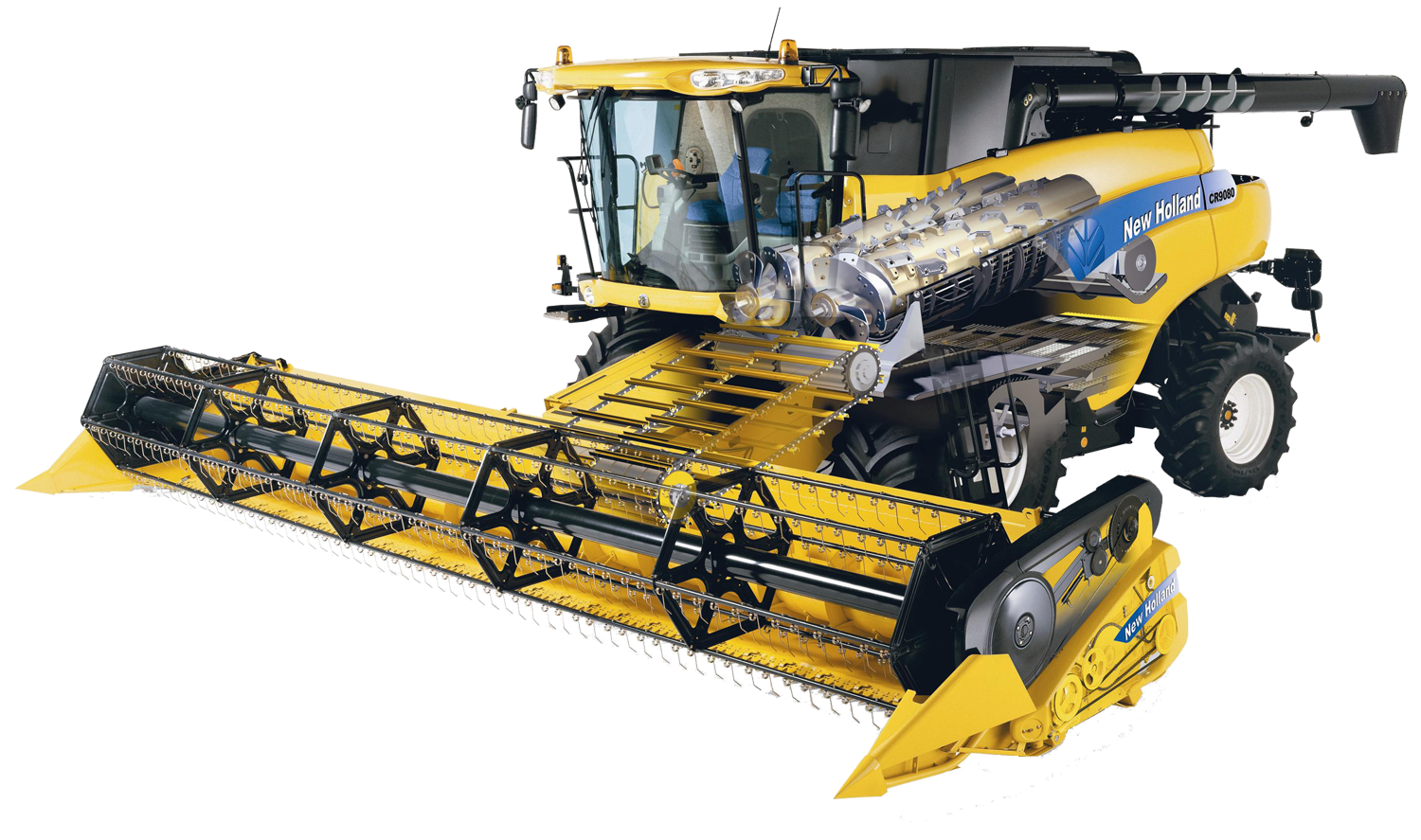

New Holland CR 9000: Doorsnede van een hedendaagse combine
